Schaeffler Medias - Model PR14032 -Linear Recirculating Roller Bearing Unit

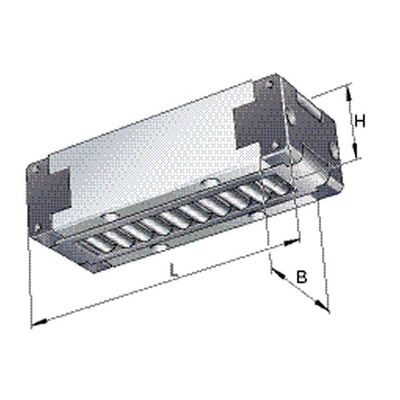

Main Dimensions & Performance Data

• L : 51 mm
• B : 22,2 mm : Width
• H : 14,3 mm : Height
• C : 21.700 N : Load capacity Dynamic
• C0 : 17.600 N : Load capacity static
• ≈m : 102 g : Weight

Mounting dimensions

• L1 : 37,8 mm :
• JB : 17,1 mm : Mounting Dimension
• Tol JB : ±0,1 mm : Tolerance
• JL : 19,1 mm : Mounting Dimension
• Tol JL : ±0,1 mm : Tolerance
• H1 : 0,1 mm :
• L2 : 31 mm :
• LW : 9 mm :
• H4 : 10,3 mm :
• K3 : M2,5 : Size thread K3 1
• K3 MA : 1 mm : Tightening Torque fixing screws
• D2 : 3 mm :
