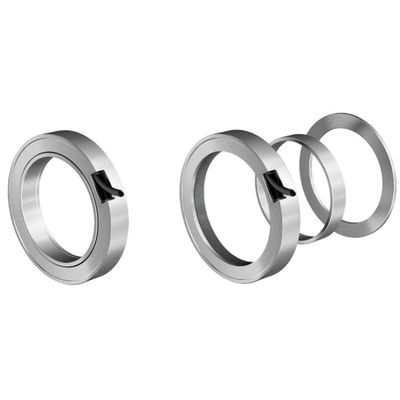

Schaeffler Medias - Model SRS100X140X16-A-1-101 -Module Carrier Unit

Digital Output

• 24 V : Valid signal output voltage by idle operation
• 0 V : Valid signal output voltage by overload
• 50 mA : Permanent valid signal output current
• 100 mA : Max. valid signal output current
• ≈m : 0,89 kg : Weight

Communication

• CAN : Communication type
• 1 MB : Symbol rate (High Speed CAN)
• proprietär : Protocol type

Digital Input

• Geschwindigkeitssignal (TTL-kompatibel - siehe Seite unten) : Signal type

Power Supply

• 4 % : Supply tolerance
• 60 mA : Typical power consumption by 24V
• 100 mA : Max. power comsumption 24V
• 1,2 A : Start-up current
• selbstrückstellend : Internal fuse
• obligatorisch durch den Kunden : External fuse

Radial measurement ring

• dr : 100 mm : MRR Inside Ø [d r]
• 0 mm : MRR Inside Ø upper dimension
• -0,01 mm : MRR Inside Ø lower dimension
• Dr : 110 mm : MRR outer-Ø [D r]
• Br : 13 mm : MRR width [B r]
• 0 m : MRR width upper dimension
• -0,05 mm : MRR width lower dimension

Mounting dimensions

• da : 107 mm : Internal connection Ø [d a]
• h12 : 107 mm : Internal diameter of connection Fit [h12]
• Da : 133 mm : Connection-Outer-Ø [D a]
• H12 : 133 mm : Connection-Outer-Ø fit [H12]
• ra max. : 0,3 mm : Connection radius max. [r a max]
• ra1 max. : 2 mm : Connection radius MMR-side max [r a1 max].

Main dimensions

• d : 100 mm : Inner diameter [d]
• Wirbelstrom : Measurement principle
• ds : 110,8 mm : SRU Inside Ø [ds]
• D : 140 mm : Outer diameter [D]
• 1 µm : Resolution
• Ds : 140 mm : SRU outer-Ø [Ds]
• -0,01 : SRU outer-Ø upper dimension
• B : 16 mm : Total width [B]
• -0,04 mm : SRU outer-Ø lower dimension
• Bs : 16 mm : SRU width [Bs]
• 0 mm : SRU width upper dimension
• -0,1 mm : SRU width lower dimension
• Bs1 : 12,5 mm : SRU potting height [B s1].
• 0,1 : SRU potting height upper dimension
• -0,04 : SRU potting height lower dimension
• rs min. : 1,1 mm : SRU edge radius min. r s min]
• Ds2 : 133,2 mm : SRU free rotation left [D s2]
• Ds1 : 133,2 mm : SRU free rotation right [D s1]
• ts : 0,5 mm : SRU withdrawal depth [t s]
• Bs2 : 6,5 mm : SRU cable cut-out depth [B s2].

Axial Measurement Ring

• dax : 100 mm : MRA Inside Ø [d ax]
• 0,04 mm : MRA Inside Ø upper dimension
• 0,03 mm : MRA Inside Ø lower dimension
• Dax : 128 mm : MRA outer-Ø [D ax]
• Bax : 3 mm : MRA width [B ax]
• 0 mm : MRA width upper dimension
• -0,05 mm : MRA width lower dimension

Temperature range

• 0 °C : Min. operating temperature
• 80 °C : Max. operating temperature
• 0 °C : Min. temperature range storage
• 60 °C : Max. temperature range storage

Additional information

• IP65 : Protection type
• LOTCTITE® HYSOL EE8200/EB0363 (Epoxid-Vergusssystem) : Potting material

Cable

• abgeschirmtes Sensorkabel : Cabel type
• 6x 0,093 mm² : Wire
• 3,8 mm : Outer diameter
• 2 x Außen-ø mm = 7,4 mm : One-time bending radius
• 5 x Außen-ø mm = 19 mm : Min. bending radius dynamic
• 10 x Außen-ø mm = 38 mm : Recommended bending radius dynamic
• -40 °C : Min. temperature range static
• 80 °C : Max. temperature range static
• 0 °C : Min. temperature range dynamic
• 80 °C : Max. temperature range dynamic
• 23 g : Cabel weight
• Polyurethan : Cabel sheath material
